Teplovodní podlahové vytápění

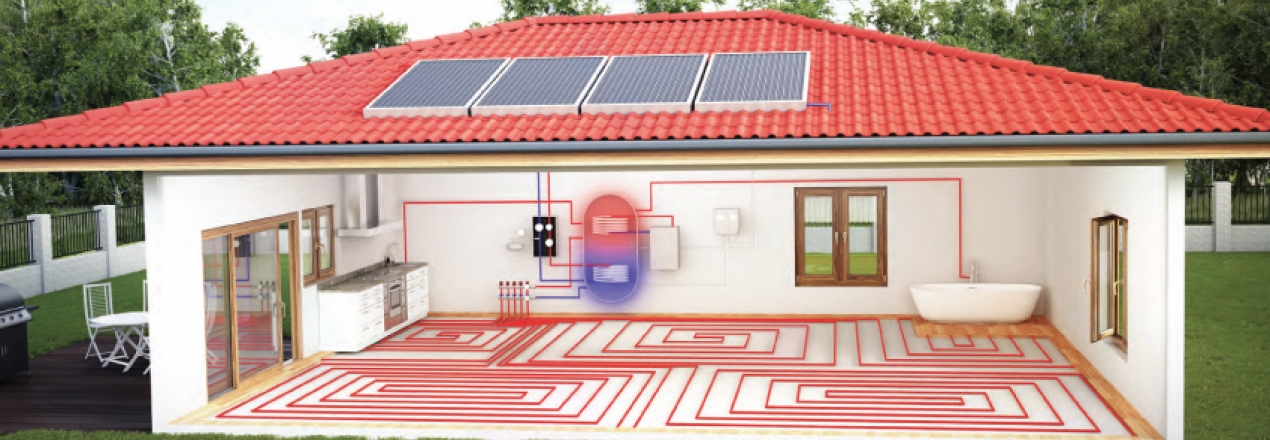

Stejně jako systém kapilárních rohoží se podlahové vytápění řadí spolu se stěnovým a stropním vytápěním do skupiny velkoplošného vytápění a je ideální pro nízkoteplotní zdroje tepla jako jsou tepelná čerpadla. Hlavní rozdíl je především v použitém materiálu potrubí. Nejběžnější průměr potrubí pro podlahové vytápění je 16 mm.

INSTALACE PODLAHOVÉHO VYTÁPĚNÍ

1. Tepelná izolace

Podlaha v celé místnosti musí být pokryta izolační vrstvou – polystyrenem. Tloušťka izolace v obytných místnostech ležících nad nevytápěnými prostorami nebo v přízemí nad základy se doporučuje vrstva polystyrenu o minimální tloušťce 10cm. V případě provádění izolace v místnostech nad vytápěnými prostory se doporučuje tloušťka aspoň 5cm. Doporučujeme použít polystyren o minimální hustotě výrobku EPS 100Z.

2. Dilatační pás

Obvodový dilatační pás plní zásadní roli dilatace mezi konstrukcí potěrové desky a zdmi budovy. Trvale zabraňuje praskání a poškozování potěrové desky-podlahy v průběhu provozu podlahového topení. Zároveň plní funkci tepelné izolace, která zamezuje tepleným ztrátám z topné desky přes stěny budovy. Dilatační pás je obvykle měkký obvodový pás-zpěněný polyetylen o síle 10mm. K dilatačnímu pásu je připevněna separační folie, která se volně pokládá na polystyrenovou izolaci pro utěsnění prostoru mezi dilatační obvodovou izolací a polystyrénem.

3. Reflexní separační fólie

Na poslední vrstvu izolace se pokládá separační, reflexní fólie. Fólie slouží k ochraně izolace proti protečení potěrové vody, tvorbě tepelných mostů, zabraňuje šíření tepla či chladu, rovnoměrně roznáší teplo, zpevňuje izolační vrstvu, pomáhá šíření tepla, vytváří teplotní  bariéru – izoluje.

4. Potrubí

Standardní průměr potrubí pro podlahové vytápění je 16 mm z odolného vícevrstvého materiálu PEX-AL-PEX. Potrubí se instaluje přímo na položenou folii a je fixováno pomocí příchytek. Vlastnosti příchytky vykazují jednoduchou instalaci, příchytka perfektně fixuje potrubí na polystyren, potrubí se díky tomu nevytahuje. Provádíme kladení spirálovitým způsobem se zhuštěnými okrajovými zónami u obvodových konstrukcí.
